BTG_水润滑橡胶合金轴承(法兰式)
发布时间:2014.07.28 来源:重庆奔腾科技发展有限公司 浏览次数:




BTG水润滑橡胶合金轴承具有无污染、超低噪声、超低磨损、高效节能、优化轴系结构、装折维修简便等优点,不仅广泛应用于各种船舶、水泵、水轮机、洗衣机及其他工业设备或民用产品,而且还广泛应用于各种军舰、潜艇及其他水中兵器,各项性能指标均达到及部分超过美国MIL-B-17901(船舶)军用标准,是一项能军民两用和出口创汇的高技术新产品。

BTG水润滑橡胶合金轴承从润滑结构上分为:圆环槽、圆弧槽和螺旋槽;从结构型式上分为整体直管式、整体法兰式、剖分式、拼接式以及板条式等。



品特点
    (1)采用自行研究开发的新型高分子复合材料,特别适合于用各种水作润滑介质;
    (2)采用自行研究开发的数字控制多功能精密橡胶制品成型工艺,使胶层微观结构更为致密,既保证了胶层具有很大的承载能力,又有一定的回弹性;
    (3)采用自行研究开发的粘结剂与先进的粘结工艺技术,确保胶层与各种金属或非金属套筒贴合牢固,永不脱落;
    (4)弹性流体动压润滑优化设计的多曲面与圆弧凹槽相结合的润滑结构,既保证了水膜承载能力,又具有良好的泥沙、杂质排泄能力;
    (5)研究开发了开式和闭式水润滑系统两种方案供用户根据水源情况选用;
    (6)与BTG水润滑艉轴密封装置配套使用,将取得更加完美的推进轴系运行效果。



性能参数
    承载能力 0.382N/mm2
    抗拉强度 54 N/mm2
    抗压强度 238 N/mm2
    工作速度 0.025~40m/s
    摩擦系数 0.01~0.015
    工作温度 -20~86℃

    引用标准
    MIL-B-17907B(舰船)美国军用规范
    CB769-86船用整体式橡胶轴承
    船用产品检验规则1983年版
    钢质海船入级于建造规范1989年版

    主要优点
    (1)符合环保法规,可从根本上解决船用系统和其他工业设备润滑油泄漏污染水资源及环境的问题;
    (2)比传统金属轴承的使用寿命可提高10倍以上,并可延长轴系设备的使用寿命;
    (3)使用成本低,安装维修简便,仅为金属轴承的1/10~1/4;
    (4)可节约润滑油和贵重金属材料等战略资源;
    (5)技术成熟,安全可靠。

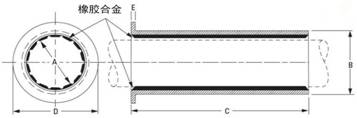

BTG法兰式水润滑橡胶合金轴承常用规格目录

产品编号

产品规格

壁厚

法兰直径

法兰厚度

(A×B×C)

mm

D

E

080110240F

80×110×240mm FL

5.00

144.5mm

10mm

100132250F

100×132×250mm FL

5.00

165mm

9mm

105140420F

105×140×420mm FL

6.00

215mm

18mm

110135440F

110×135×440mm FL

5.00

210mm

15mm

120150480F

120×150×480mm FL

6.00

240mm

20mm

130165500F

130×165×500mm FL

7.00

270mm

18mm

135176340F

135×176×340mm FL

7.00

212mm

10mm

155195620F

155×195×620mm FL

8.00

260mm

16mm

175224500F

175×224×500mm FL

9.50

292mm

17mm

185225740F

185×225×740mm FL

9.00

280mm

16mm

230278800F

230×278×800mm FL

11.00

340mm

20mm

230297470F

230×297×470mm FL

15.50

14-5/8"

3/4"

235303965F

235×303×965mm FL

15.50

14-7/8"

3/4"

343500150F

3-3/4"×5"×15"FL

6.00

7-3/4"

1/2"

400600150F

4"×6"×15"FL

6.50

8-5/8"

13/16"

400521800F

4"×5-1/2"×8"FL

6.50

8-5/8"

13/16"

400521160F

4"×5-1/2"×16"FL

6.50

8-5/8"

13/16"

400587600F

4"×5-7/8"×6"FL

12.10

185mm

25.4mm

421600900F

4-1/2"×6"×9"FL

7.00

9-3/8"

13/16"

421600180F

4-1/2"×6"×18"FL

7.00

9-3/8"

13/16"

421683900F

4-1/2"×6-3/8"×9"FL

7.00

10-1/8"

13/16"

421683180F

4-1/2"×6-3/8"×18"FL

7.00

10-1/8"

13/16"

500643100F

5"×6-3/4"×10"FL

7.00

10-1/8"

15/16"

500643200F

5"×6-3/4"×20"FL

7.00

10-1/8"

15/16"

500700100F

5"×7"×10"FL

7.00

10-1/8"

15/16"

500700200F

5"×7"×20"FL

7.00

10-1/8"

15/16"

521741110F

5-1/2"×7-1/4"×11"FL

8.00

10-5/8"

15/16"

521741220F

5-1/2"×7-1/4"×22"FL

8.00

10-5/8"

15/16"

521732220F

5-1/2"×7-13/32"×22"FL

11.50

10-1/4"

9/16"

Y521721220F

5-1/2"×7-1/2"×22"FL

9.00

10-5/8"

15/16"

600743120F

6"×7-3/4"×12"FL

8.00

11-3/8"

15/16"

600743240F

6"×7-3/4"×24"FL

8.00

11-3/8"

15/16"

621883130F

6-1/2"×8-3/8"×13"FL

9.00

11-3/4"

1-1/4"

621883260F

6-1/2"×8-3/8"×26"FL

9.00

11-3/4"

1-1/4"

700900280F

7"×9"×28"FL

9.00

12-1/4"

1-1/4"

700985140F

7"×9-5/8"×14"FL

9.00

13-3/4"

1-1/4"

700985280F

7"×9-5/8"×28"FL

9.00

13-3/4"

1-1/4"

721985140F

7-1/2"×9-5/8"×14"FL

9.00

13-3/4"

1-1/4"

721985280F

7-1/2"×9-5/8"×28"FL

9.00

13-3/4"

1-1/4"
